Система управления очисткой и обогревом судовых иллюминаторов

Система управления очисткой и обогревом судовых иллюминаторов предназначена для управления очисткой, обогревом судовых иллюминаторов и продувкой системы омывания.

Система способна управлять следующим оборудованием:

• электрообогревом стекол иллюминаторов;
• приводом стеклоочистителя;
• электрообогревом корпуса стеклоочистителя;
• клапанами системы омывания;
• клапанами системы продува.

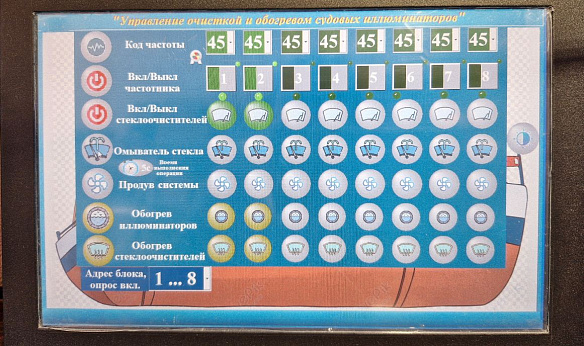

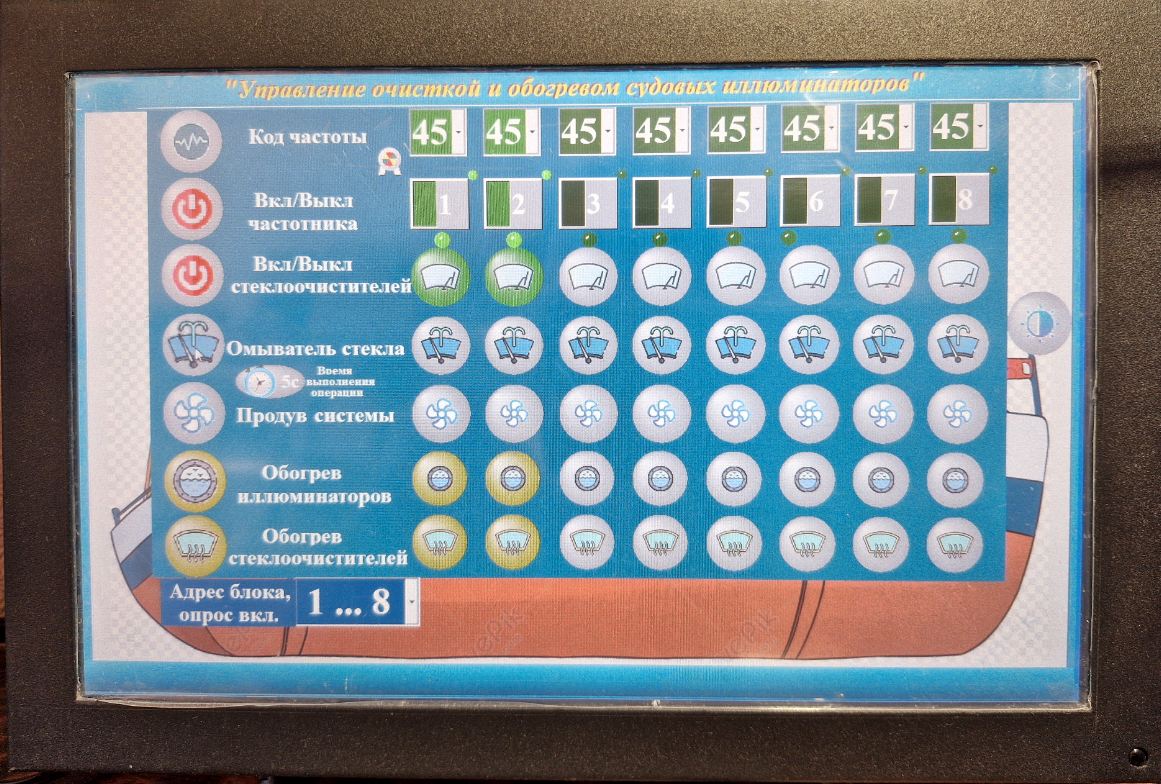

Система управления состоит из пульта управления на основе панельного компьютера с сенсорным экраном и силовых блоков управления для каждого иллюминатора.

Основные характеристики:

Пульт управления оборудованием обеспечивает следующее:

• стеклоочистители включаются одновременно и раздельно;
• изменяется скорости вращения электродвигателя стеклоочистителя при помощи изменения частоты;
• клапаны омывателей стекол имеют возможность включаться одновременно для всех иллюминаторов и раздельно для каждого;
• по окончании обмыва иллюминаторов автоматически включается система продувки всех магистралей. Так же предусмотрена возможность продувки без омывания;
• обогрев иллюминаторов и стеклоочистителей может включаться одновременно и раздельно.

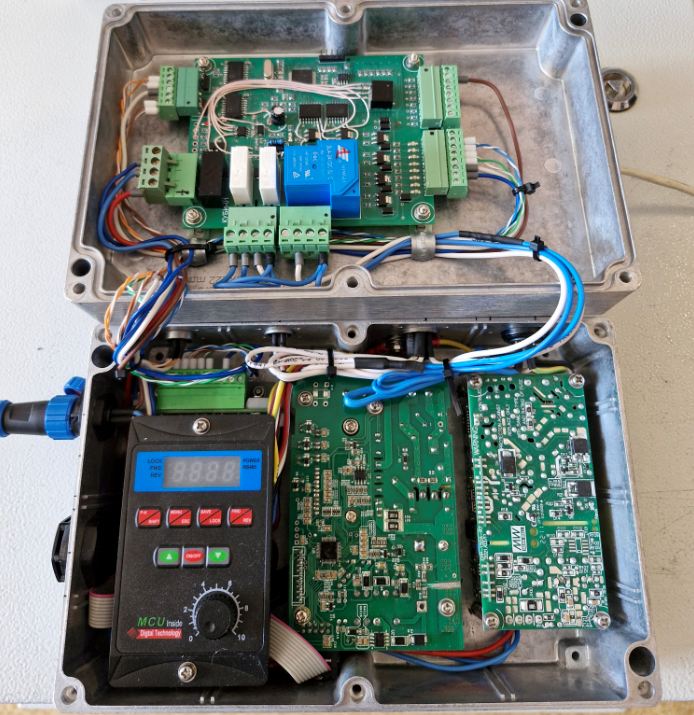

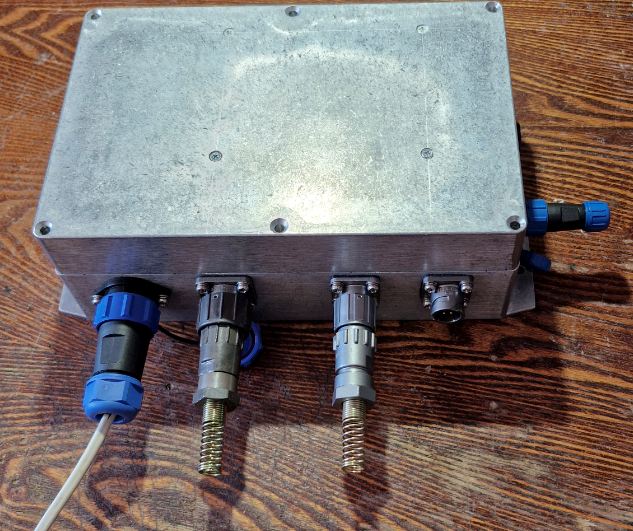

Силовой блок управления обеспечивает:

• запуск двигателя стеклоочистителя с изменением частоты вращения и самопарковку в исходное положение, питание двигателя от 3 фаз 220 вольт мощностью не более 200 Ватт;
• обогрев стекла иллюминатора (питание 220 вольт, ток до 14 ампер);
• обогрев корпуса стеклоочистителя (питание 220 вольт, 250 Ватт);
• работу клапанов насоса омывателя (питание DC 24 Вольта);
• работу клапанов системы продува (питание DC 24 Вольта).

Взаимодействие между пультом управления и силовыми блоками осуществляется по протоколу RS-485.

Питание системы осуществляется от сети переменного тока с напряжением 220 вольт.
